每一位水刀用户每个月都要和皓如打交道,这其中不乏很多老采购了,却仍然搞不清水刀配件的具体分类和特性,今天皓如水刀和大家完整的科普一下水刀配件分类。
水刀配件广义上的分类,一般是这6类:水刀砂管,水刀喷嘴,水刀增压泵及其零部件,水刀切割刀头及其零部件,水刀高压管及其零部件,附件和工具。

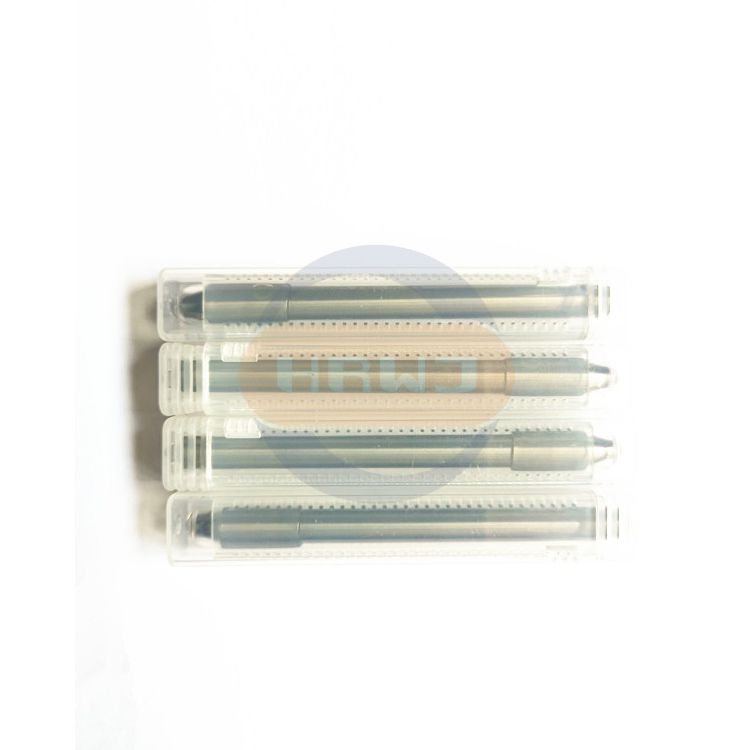

水刀砂管,是水刀射流出口处用作水刀砂与高压水之间混合的喷咀。因砂管内部射流条件环境非常恶劣,水刀砂被加速后对砂管内部的磨损很大,所以一定要用超耐磨的原材料生产制造。市面上砂管配件有很多品牌和不同的材质,他们价格高低不同,质量也不同。根据每个用户的实际情况进行选择,而水刀砂管的规格一般如下图所示:
ØD外径 | Ød内径 | L长度 | |||
[mm] | [inch] | [mm] | [inch] | [mm] | [inch] |
6.00 | 0.236 | 0.51 | 0.020 | 70.00 | 2.76 |
6.35 | 1/4 | 0.60 | 0.023 | 76.20 | 3 |
6.69 | 0.263 | 0.76 | 0.030 | 88.90 | 3.5 |
6.70 | 0.264 | 0.84 | 0.033 | 101.60 | 4 |
7.00 | 0.276 | 0.89 | 0.035 | 127.00 | 5 |
7.14 | 9/32 | 0.91 | 0.036 | 152.40 | 6 |
7.62 | 0.300 | 1.02 | 0.040 | ||
7.97 | 0.313 | 1.14 | 0.045 | ||
9.00 | 0.354 | 1.20 | 0.047 | ||
9.43 | 0.371 | 1.27 | 0.050 |
水刀砂管规格一览

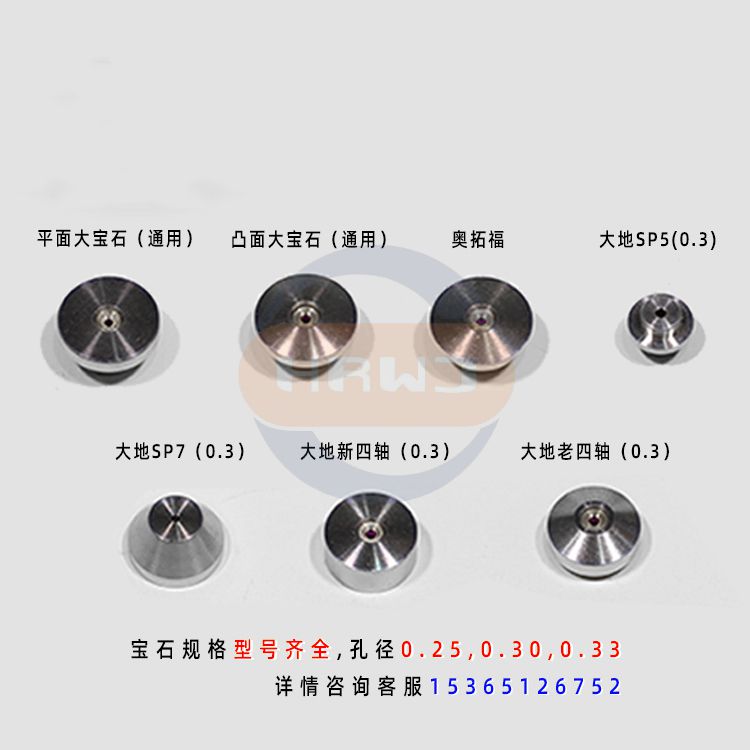

水刀的喷嘴也是常见的易消耗水刀配件,它的品质高低决定了切割的性能以及切割的精准度,目前市场上有很多类别的宝石,一般分为:蓝宝石喷嘴,绿宝石喷嘴,红宝石喷嘴和钻石喷嘴。
它们的区别主要是硬度不一样,钻石硬度高,因此长期使用同压磨损也少。
另外,水刀宝石喷嘴也可使用黄铜合金制作的喷头,至于选什么样的宝石,大家根据自己切割的材料而定,然后调整切割的效果,不是越贵越好,而是根据不同的行业和不同的切割要求选择合适的宝石喷嘴才是最明智的。

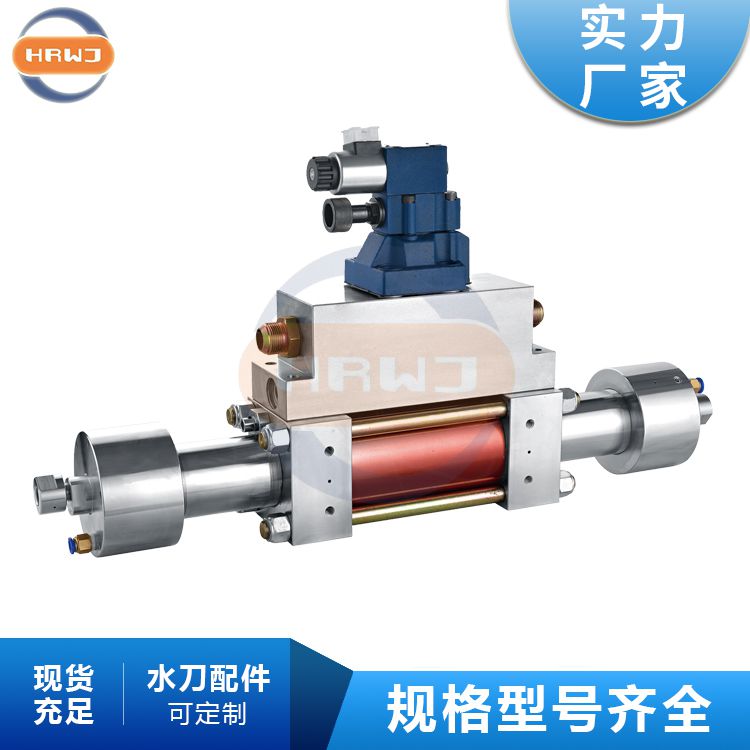

水刀增压泵,是水刀切割机(超高压水射流切割机)的组成部分,更是核心部件。它的主要功能是给普通的自来水加压,将常规水压的水通过增压器增压到300-500MP,达到切割的冲击力。它的主要配件有这些:
NO. | 名称 | 数量 | 产品与安装说明 |
1 | 油缸 | 1 | 内部装活塞、两端装油缸端盖,由拉杆拉紧,液压油通过油缸端盖油孔进入油缸,使活塞在油缸内部左右往返运动。 |
2 | 活塞 | 1 | 活塞两边接柱塞杆,通过压盖固定。装于油缸内部,在油缸左右往返运动,活塞工作动力来自液压油在油缸内部的进出推压。 |
3 | 油路板 | 1 | 油路板安装于油缸端盖的油孔面,另外一边安装电磁换向阀,油管口通过油管接通油泵。 |
4 | 电磁换向阀 | 1 | 电磁换向阀是液压油通过油路板进出油缸的方向控制部件,其控制活塞的左右往返运动对增压泵的增压有十分关键的作用。 |
5 | 高压维修组件 | 1 | 由4pcs高压环、O型圈、合金环组成一套,安装于高压缸体内部,内环套柱塞杆,起高压水密封作用。 |
6 | 低压油封组件 | 1 | 有多个密封圈组成的安装套件,装在油缸端盖多个油孔、各零件接触面处,保障液压油不外漏。 |
7 | 油缸端盖 | 2 | 油缸端盖通过四组拉杆安装在油缸两端,各油孔处配低压密封圈,进出油孔口面装油路板,柱塞杆从其中心孔穿过。 |
8 | 换向感应组件 | 2 | 由换向推杆、换向弹簧、感应器等组成,从外侧入口装至油缸端盖上换向执行孔内,通过固定座固定。 |
9 | 油缸端盖拉杆 | 4 | 拉杆穿入两边油缸端盖角上圆孔,两边扭螺母,作用于拉紧油缸端盖、使之与油缸结合稳定牢固。 |
10 | 柱塞杆 | 2 | 直径较大的一边装入活塞凹槽处,套入压盖后使用卡簧卡入活塞内侧凹槽后安装稳定,在高压缸体内运动与高压密封接触,对产品光洁度要求较高。 |
12 | 高压缸体 | 2 | 高压缸体是高压水的产生源位置,产生的压力越高,高压缸体承压越高,对高压缸体的材料要求越高。高压缸体安装在油缸端盖朝外的一边。 |
13 | 高压缸内衬套 | 2 | 高压缸内衬套在高压密封组装入前装入高压缸体,起稳固两边高压密封组不移动的作用。 |
14 | 止回阀体 | 2 | 止回阀体是承载低压水进入高压缸体、高压水推向单向阀、高压管的重要零件。止回阀体上安装低压维修包,通过高压缸端盖紧镶至高压缸部。 |
15 | 单向阀体 | 2 | 单向阀体内装高压弹簧、高压阀芯,接在止回阀体后面,高压水通过推动高压阀芯后转入高压管,单向阀体与高压管的连接方式为卡接,通过压紧螺套。 |
16 | 高压缸端盖 | 2 | 高压缸端盖上有低压水进口孔,并把止回阀体接至高压缸体一边,接通水管后,低压水从高压缸端盖进入止回阀体,再进入高压缸体。 |
17 | 止回阀维修组件 | 2 | 由高压阀芯、阀垫、弹簧、低压阀片、阀盖、螺钉、O型圈组成,使高压水、低压水在止回阀体、单向阀体内单向流动。 |
备注 | 本清单以FLOW福禄水刀增压泵风格举例说明,个别品牌风格的有少数不一致地方,如Jet Edge杰特风格的增压器,包含以上组成配件,另外不同之处是其高压缸体安装方式为拉杆拉紧式,比FLOW福禄水刀多8pcs高压缸体拉杆组件。 |
水刀增压泵零件清单

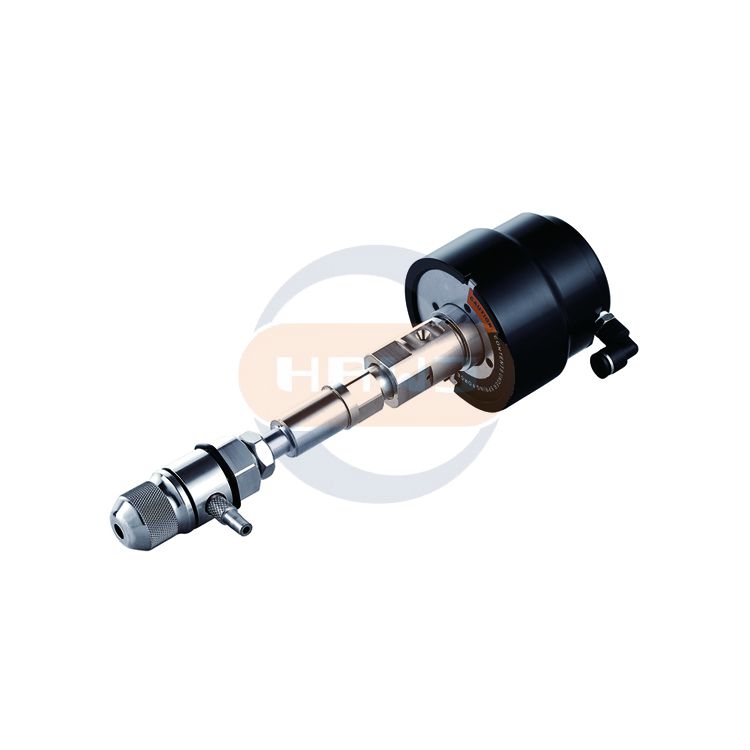

水刀的切割刀头的品质直接影响了切割的精准度和切割效果,它的主要零部件如下:
NO. | 名称 | 产品与安装说明 |
1 | 气缸 | 气缸通过气管接到空压机,使其推动杆的上下运动达到控制水开关阀体内的阀针,从而达到控制高压水的开关作用。 |
2 | 水开关阀体 | 水开关阀体内安装维修组件,上接气缸,下连刀头连接杆,旁边通过适配器接通高压管。 |
3 | 水开关阀体固定座 | 水开关阀体固定座套住水开关阀体,用螺丝扭紧固定在切割轴上,旁边孔为接高压管孔,用于装刀头适配器。 |
4 | 刀头适配器 | 刀头适配器是连接高压管与水开关阀体的零件,即起一个转接作用,固定在水开关阀体固定座上。 |
5 | 刀头连接杆 | 刀头连接杆上接水开关阀体,下接混砂室总成,起接通高压水与适配刀头的作用,对产品内孔光洁度、精密度要求高。 |
6 | 混砂室总成 | 混砂室总成上接刀头连接杆,旁边孔接进砂管,里面放水刀喷嘴,水刀砂管、弹簧夹从下面接入,通过锁紧螺母固定住。 |
7 | 弹簧夹 | 弹簧夹是套在水刀砂管上,通过锁紧螺母的扭紧与混砂室总成的锥面形成向内的收缩力,均衡夹紧水刀砂管。 |
8 | 锁紧螺母 | 锁紧螺母是扭在混砂室总成下方,使装在中间的弹簧夹收紧,夹紧水刀砂管,作用于固定水刀砂管在混砂室总成上。 |
9 | 防溅盘 | 防溅盘的作用是把高压水射流切割物品时反溅射回来的水隔开,保护刀头总成,及提高操作的完全性。 |
10 | 水开关维修组件 | 由水开关阀针、导环、密封环、水开关阀垫、阀垫O型圈组成,是水开关阀体内阻断高压水的开关零件。 |
刀头总成零件清单
水刀高压管的作用主要是传输高压水。高压管受水刀压力的影响,决定了超高压作业大部分砂管能不能正常作业,所以高压管一定需要更高的韧性的,它的主要零部件有:
高压管、压紧螺母、两通、三通和旋转接头等。
产品名称 | 产品说明 |
传感器 | 安装于油缸端盖处,通对金属推杆的感应发出换向指令,其灵敏程度、精准性是产品最重要的部份 |
换向阀 | 电磁换向阀是液压油通过油路板进出油缸的方向控制部件,其控制活塞的左右往返运动对增压泵的增压有十分关键的作用。 |
溢流阀 | 与换向阀一样安装于油路板,通过控制油路的大小调节活塞的工作频率,也就控制了高压发生器的压力大小 。 |
蓝胶 | 蓝胶的首先有一定的润滑作用,但最重要的是与金属螺丝间起搞氧化作用,防止螺纹间金属生锈而咬死。 |
润滑油 | 在各个通过密封件对零配件内部的流体密封,安装都会用到润滑油产品,以保证两者间不会因为摩擦而损坏。 |
卡簧 | 在活塞、油缸端盖、气缸等一些安装使用上会用到,卡住相应零件与别的零件紧固在一起。 |
压力表 | 在高压水射流设备中有油压表与水压表,是显示相对压力的仪器,目前设备中基本上也已用的数显表。 |
滤芯 | 滤芯是各类用水进入到高压水射流设备核心工作部件前的必用产品,通过滤芯到水中杂质排除在外。 |
电机 | 在高压水射流设备中,选用的电机的功率范围有10KW-50KW,根据设备本身需要达到的压力而定。 |
继电器 | 高压水射流设备电路配件中会遇到更换的一个产品,电路维护中如工人并不熟悉设备请联系专业人员处理。 |
攻螺纹工具 | 为了设备维护保养的方面,配备一套专门的攻螺纹、开锥工具,可以大大地节省设备保养时间、解决高压管的加工时间、提高生产效率。 |
开锥工具 | |
水封安装工具 | 科学的安装工具,是正确、高效安装对应配件的关键。高压密封组件的不可以缺少的工具。 |
水开关安装工具 | 科学的安装工具,是正确、高效安装对应配件的关键。水开关安装工具用于安装水开关维修组件。 |
链式板手 | 链式板手是针对圆柱形产品的螺纹松紧工具,在水刀中用于高压缸的拆装。 |
Y字型板手 月牙型板手 | Y字型板手、月牙板手使用于高压缸端盖的拆装上,根据不的高压缸端盖设计方式选用不同的工具。 |
